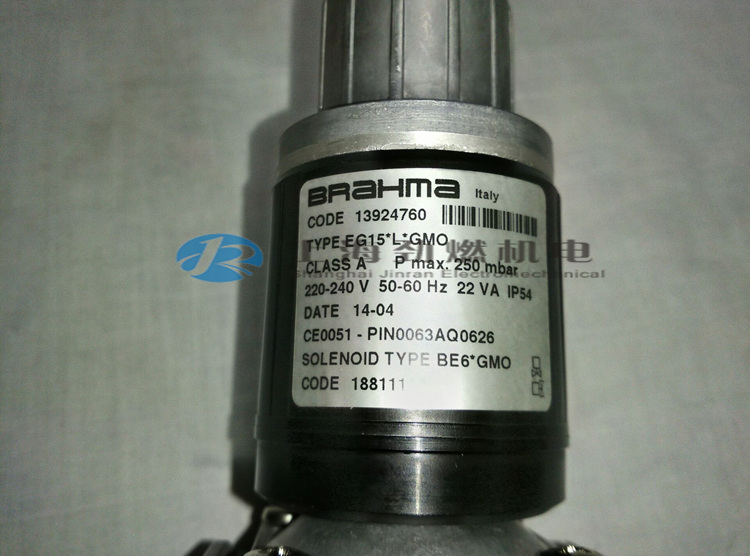

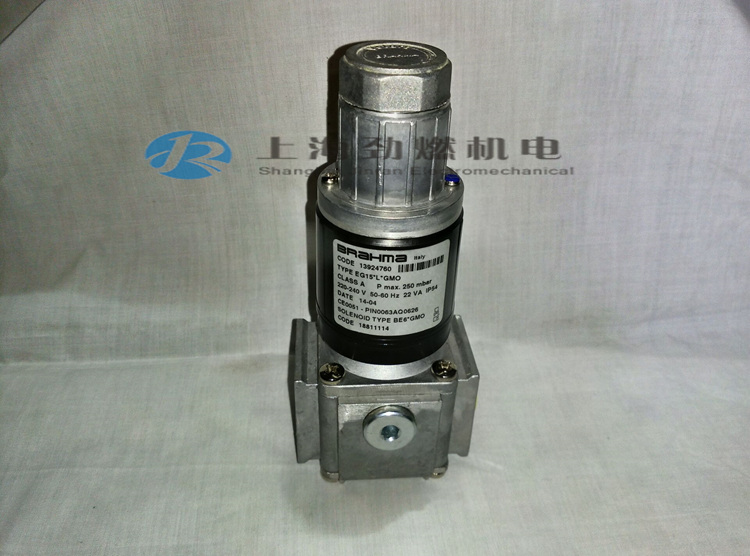

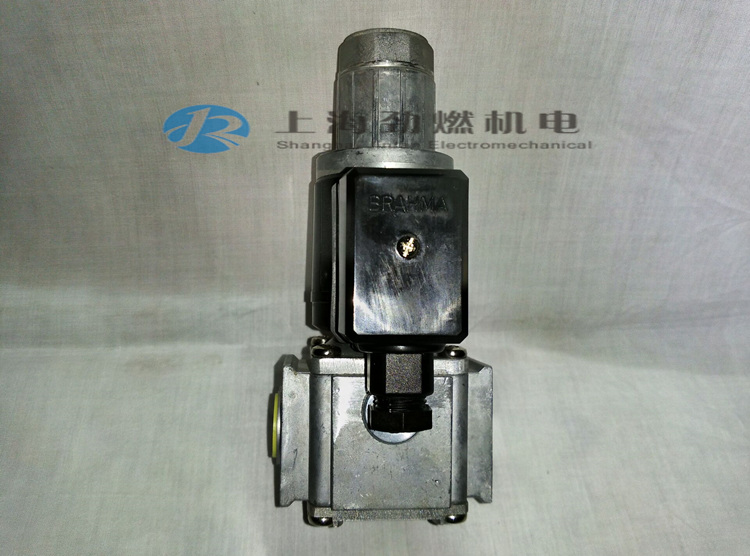

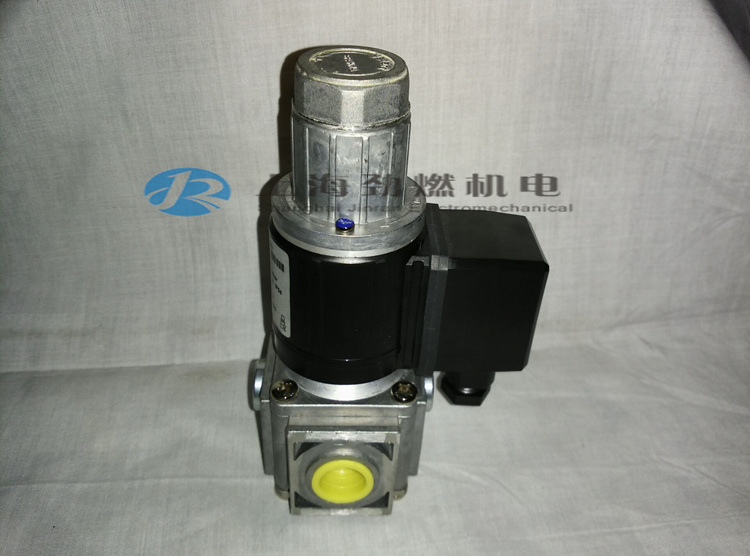

EG15*L*GMO布拉玛（BRAHMA）燃气电磁阀 的详细介绍：







BRAHMA燃气电磁阀EG15系列常用规格与相关参数



这种电磁气阀系列是常闭型，民用及工业应用场合使用替代或直接电流和对进线网过滤包容性，以避免灰尘的入口供应，＞1mm。

煤气阀门标有“S”型或“L”型后，直接引用线圈电流供应，而允许作出的行动尽可能保持沉默。

有可能有一个快速打开或慢开阀,调整和快速流动开放初始流量调节和进，出口压力插头。

本系列燃气阀门，符合EN161中，按照一个CE,欧洲指令396/90和68/93。

适用于1、2、3类和其它中性气态介质。

常用规格型号

□ EG15*L*GMO 慢开快关，带流量调节,接线端子 □ EG15*LP*GMO8 慢开阀，带流量调节、测压口,接线端子

燃烧器配件相关参数

型号 口径 线圈
型号 		运行
压力
(mbar) 		功率
启动
120s 		运行
功率
VA 		流量
（m3/h)
2.5mbar 		重量
(g)
EG15*A G1/2" BE6*A3C 0...500 22 18 8 820
EG15*A G1/2" BE6*AFP 0...500 22 18 8 850
EG15*A G1/2" BE6*AFD 0...500 22 18 8 852
EG15*S G1/2" BE6*C3C 0...500 22 18 8 866
EG15*S G1/2" BE6*CFP 0...500 22 18 8 896
EG15*S G1/2" BE6*CFD 0...500 22 18 8 898
EG15*S G1/2" BE6*GMO 0...500 22 18 8 918
EG15*SR G1/2" BE6*C3C 0...500 22 18 8 864
EG15*SR G1/2" BE6*CFP 0...500 22 18 8 894
EG15*SR G1/2" BE6*CFD 0...500 22 18 8 896
EG15*SR G1/2" BE6*GMO 0...500 22 18 8 916
EG15*L G1/2" BE6*GMO 0...250 22 18 8 1027
EG15*LP G1, /2" BE6*GMO 0...250 22 18 8 1027
EG系列燃气电磁阀型号代码释义
燃气阀类型 EG
安装尺寸 12
15
25
30
40 		安装内螺纹Pp1/2，内部阀孔φ12mm
安装内螺纹Pp1/2，内部阀孔φ15mm
安装内螺纹Pp34，内部阀孔φ25mm
安装内螺纹Pp1，内部阀孔φ30mm
安装内螺纹Pp1 1/2，内部阀孔φ40mm
*主阀开启方式
S
L 		快开阀
慢开阀，带流量调节器
调节方式 R 流量调节，只调节安装阀孔
辅助功能 P 测压端口
*旁通阀 S 接有旁通阀，电源与主阀相同。采用GMO或GFD的接线方式。
旁通阀类型 S
SR
L 		快开阀
快开，可调流量
慢开阀，带流量调节器
旁通阀位置 D
S 		右侧
左侧
旁通阀公称尺寸 参照主阀的尺寸说明
线圈类型 G 交流供电，经过整流后提供直流电源给线圈。
接线方式 DF
MO 		快速插头。
端子连接
测压端口位置 5
6
7
8
 出口左侧
出口右侧
入口左侧
入口右侧
压力开关类型 P
PG 		固定压力开关
压力可调压力开关
开关位置 D
S 		右侧
左侧
电源类型 110/50-60
230/50-60 		110V50-60Hz
230V50-60Hz
